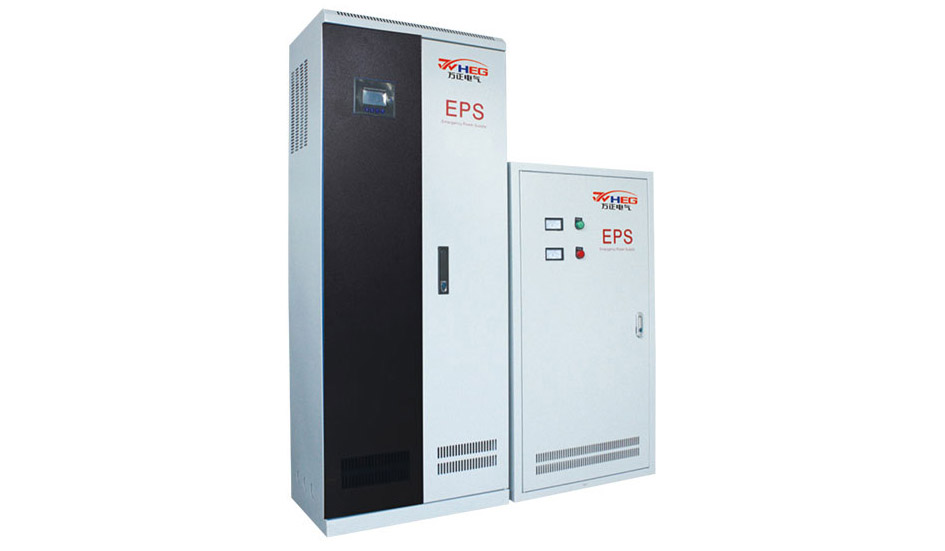

WZD-EPS（快速切換型）應急電源

2025-12-01 20:02:11

詳細說明

一、WZD-EPS(快速切換型)應急電源型號及含義：

應急電源型號及含義

說明：安裝形式、進出線（上、下）、單路/雙路供電、輸入輸出相數、備用時間、消防聯動、輸出回路數均在訂貨時說明。

二、WZD-EPS（快速切換型）應急電源產品原理：

當市電正常時，由市電經過互投裝罝給負載供電，同時充電器給備用電池進行智能充電。當市電斷電，或超過正常電壓的20%時，由控制器提供逆變信號，啟動逆變電源，同時互投裝置將立即投切至逆變電源輸出，繼續提供正弦波交流電，當市電電壓正常后，應急電源將自動恢復電網供電。

三、WZD-EPS(快速切換型)應急電源產品特點：

■具有工作效率高，正常工作時（>99%）；

■抗過載能力強；

■使用壽命長，主機壽命20年以上；

■適用能力強，可用于各種惡劣工作環境；

■具有完善的自檢監控功能；

■LED、LCD顯示和聲音告警，工作狀態一目了然；

■具有過壓、欠壓、過流、短路等保護功能；

■智能電池充電管理功能，可實現均浮充自動轉換，有延長電池壽命；

■自動監控電池工作狀態，具有電池速放自動保護；

■具有消防聯動功能，可透過RS232或RS485接口，可實現遠程監控；

■模塊化結構設計，維護方便。

四、WZD-EPS(快速切換型)應急電源具體規格：

■WZD/S：0.5、1、1.5、2、3、4、5、6、7、8、9、10kW；

■WZD/S：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93.、110、132、160、187、200 kW等。

五、WZD-EPS（快速切換型）應急電源備用時間：

■可按設計要求配置，如30、60、90、120、180分鐘；

六、WZD-EPS（快速切換型）應急電源安裝形式：

■落地式、掛式、嵌式三種

七、WZD-EPS（快速切換型）應急電源產品技術參數：

注：技術參數如有變更，恕不另行通知，以最新數據為準。

八、HID燈具專用電源：

高強氣體放電燈的特性均為斷電熄滅后要等其冷卻后才能重新啟動，所以光源要延時較長一段時間才能再次點亮。在某些不能斷光源的重要場合使用此類燈具將受到極大的限制。便如體育場館、公路隧道、生產廠房等高大空間的照明采用HID燈具專用A-F/S電源可保證高壓鈉燈、汞燈等高強氣體放電燈不會掉電，其工作原理是在主電源和后備電源轉換時，采用續流原理，使HID燈具兩問的電壓、電流保持連續性，實現真正的無縫轉換供電，因?yàn)樵谟墒须姷侥孀兓蛘吣孀兊绞须姷霓D(zhuǎn)換過程中，作用于HID光源兩端的電壓、電流者是連續的，在主備電轉換前后作用于光源兩端的能量沒有發生改變，所以使得光源不會產生熄弧現象同時由于采用能量不中斷供電方式，對HID燈的使用壽命也無任何影響。

九、WZD-EPS(快速切換型)應急電源其他設備專用電源：

為保證醫療搶救設備、通信設備、計算機等設備在后備供電時能正常使用、對兩路供電電源的切換時間要求極為嚴格，一般在1.5-5ms之間，在兩路電源切換時間大于規定值時將發生丟失數據或設備停機現象。具有供電快速切換功能的醫療專用電源、通信專用電源等FEPS專用電源，由于它供電切換速度快（<5ms）、能保證數據類設備在供電切換時能不停機正常工作。尤其是它具有很強的負載適應性能，能驅動阻性、容性和感性負載，可替代在線式UPS電源。用于醫院、機房、生產車間、軍用設施、實驗室等場合，產品應用領域廣泛。

具有快速切換功能的專用電源A-F/S,工作為后備供電方式。當市電正常時，市電經過靜態開關直接為負載供電、機內的逆變器處于空載備用狀態。當市電故障時，靜態開關會快速將負載切換到逆變器上，由蓄電池經逆變后繼續為負載供電。當市電恢復正常時,靜態開關自動將負載切回到市電上。在切換過程中，采用了先進的DSP控制技術與高速可控硅組成的快速切換裝M。DSP控制技術可在正常市電的一個周期內完成數百次采樣檢測并作出相應的數學分析，可快速偵測出市電出現的斷電、瞬時跌落、波形失真以及電壓過低等市電異常，并控制高速可控硅進行切換動作。

WZD系列用于帶應急照明負載時：

■當負載為電子鎮流器曰光燈，EPS容量=電子鎮流器日光燈功率和x 1.1倍；

■當負載為電感鎮流器日光燈，EPS容雖量=電感鎮流器日光燈功率和x 1.5倍；

■當負載為金屬鹵化物燈或金屬鈉燈，EPS容量=金屬鹵化物燈或金屬鈉燈總和x 1.6倍；

帶混合負載時，EPS容量的計算方法：

■當EPS帶多臺電動機且都同時啟動時EPS容量=帶變頻啟動電動機功率之和+帶軟啟動電動機功率之和x3倍+帶星三角啟動電機之和 x3倍+直接啟動電動機之和x5倍；

■當EPS帶多臺動機且都分別單臺啟動時(不是同時啟動)EPS容量=各個電動機功率之和，條件是：

(1)直接啟動的最大的單臺電動機功率是EPS容量1/7；

(2)星三角啟動的最大的單臺電動機功率是EPS的1/4；

(3)軟啟動的最大的單臺電動機是EPS的1/3；

(4)變頻啟動的最大的單臺電動機功率不大于EPS電動機啟動時的順序應為直接啟動的在先、其次是星三角的啟動、有軟啟動，最后是變頻啟動的再啟動。

■當用YJS系列EPS帶混合負載時：

EPS容量=所有負載總功率之和，但必須滿足以下六條件，若不滿足，則按其中最大的容量來確定EPS容量。

(1)負載中直接同時啟動的電動機功率之和是EPS容量的1/7；

(2)負載中星三角同時啟動的電動機功率之和是EPS容量的1/4；

(3)負載中有軟啟動同啟動的電動機功率之和是EPS容量的1/3；

(4)負載中有變頻器啟動同時啟動的電動機功率之和不大于EPS容量；

(5)同時啟動的電動機當量功率之和不大于EPS容量；

電動機功率當量=直接且同時啟動電動機總功率之和x5倍=星三角且同時啟動電動機總功率和x3倍=軟啟動同時啟動電動機功率之和x3倍+變頻且同時啟動電動機功率之和。若電動機前后啟動時間機差大于1分鐘均不為同時啟動。

(6)同時啟動的所有負載（含非電動機負載）的當量功率之和不大于EPS容量。同時啟動的所有負載的功率之和=同時啟動的非電動機負載總功率x功率因數+電動機當量功率。

WZD/P系列帶負載時，EPS容量計算方法：

■ eps容量=所帶電動機功率容量。

十、WZD-EPS（快速切換型）應急電源產品安裝、保修及維護：

■用戶自購買產品之日起，享受一年保修服務，終身維護；

■實行全國聯保，當用戶從異地購入產品出現故障時，公司將立即聯系用戶所在地經銷商進行服務，為用戶提供最大的方便；

■用戶叫修，本市將在4個小時內、外地48小時內到達現場，保證以最快速度解決問題；

■保修期內產品的維護，公司不會遇到備件供應之不足；

十一、EPS售后安裝調試工地應滿足如下條件：

■ EPS機柜是否就位；

■市電線和負載線是否已放至機柜內；

■用戶檢查電池有沒有在運輸過程中損壞，型號、數量對不對、電池線有沒有少；

■用戶檢查EPS機柜是否完好，有沒有在運輸過程中損壞；

十二、WZD-EPS(快速切換型)應急電源EPS操作步驟：

■斷開所有開關；

■接好線后再次確認接線無誤；

■合上用戶端電網進線開關；

■合上電池開關、充電器輸入輸出開關；

■旋鈕處于自動，強制開關處于關閉狀態；

■看充電電流和充電電壓及顯示的各項參數是否正常；

■斷開用戶端電網進線開關，EPS轉為電池后備供電且應急指示燈亮；

■重新合上電網進線開關，eps自動恢復電網供電，合上輸出開關；

■不在消防應急時不允許打幵強制應急，否則電池被損壞；

■若EPS配有消防聯動功能，則接通消防聯動信號（DC24V），則EPS會配合消防聯動信號控制相關回路的輸出；

備注：照明型EPS只適合帶照明負載，嚴禁帶電機類強感性負載，動力型EPS只適合帶動力（風機、水泵）負載，動力混合型EPS可帶動力和照明負載。

十三、電池使用保養說明：

■設備如暫時不能接入市電電源時，電池應保存在25±2℃的干燥環境內，每六個月進行一次充電、放電全過程；

■嚴禁電池在缺電情況下保存，電池放電后應爭取在48小時內充足電，長期不充電將造成電池永久性損壞；

■設備正常運行后，每三個月應進行一次人為將市電斷路器斷開，讓設備逆變工作5分鐘，然后將市電斷路器再合上，此做法有利于延長電池使用壽命；

■禁止使用設備類電池做其他電源使用。

十四、EPS若直接帶電機（EPS功率必須是電機功率的7倍）調試步驟：

■ EPS空載調試功能正常；

■斷開所有斷路器，合上市電斷路器，不合電池?cái)嗦菲鳎仙螮PS輸出斷路器帶電機，調整相序使電機正轉，然后斷開市電斷路器、EPS輸出斷路器使電機停轉；

■電機完全停下來后，合上電池?cái)嗦菲鳎珽PS處于逆變狀態，合上EPS輸出斷路器帶電機，調整相序使電機正轉，這樣市電相序和EPS逆變相序一致；

■合上所有斷路器使EPS正常運行即可。

售前技術咨詢服務：

■徹底了解客戶需求，提供產品選配建議，確定產品容量全面解決方案。

現場安裝及調試服務：

■可根據用戶要求，對現場進行檢測評估，確定場地安裝方案，進行電源設備的安裝、調試服務。

技術培訓：

■提供網上技術支持和用戶技術培訓。

■公司對出售產品進行質量跟蹤和使用信息反饋。

十五、WZD-EPS(快速切換型)應急電源訂貨須知：

■輸入路數（雙路或單路）；

■輸入相數（單相或三相）；

■負載總?cè)萘浚?/div>

■負載種類（照明用或動力用）；

■應急備用時間；

注：若復載為高壓納燈、高壓汞燈、金屬鹵燈或氧槍類時要求特別注明。

1、用戶提供設計圖紙；

2、確定EPS所帶負載（1動力2照明3動力混合型）；

3、負載容雖：用戶EPS容里應滿足EPS容里計算方法；

4、輸入路數（有無雙市電）；

5、輸入相數（1單相 2三相）；

6、輸出支路數（要求輸出多少回路）是否要求加浪涌保護；

7、應急備用時間（EPS應急供電時間標準配置為90min）可按用戶要求配罝；

8、進出線位置與方式及進出線孔尺寸；

9、是否要求加消防聯動功能；

10、柜體（1落地式2壁掛式3鑲?cè)胧剑╊伾⒊叽缡欠裼刑厥庖螅?/div>

11、其他要求：

WZD-EPS應急電源

十六、WZD-EPS（快速切換型）應急電源EPS智能遠程監控管理：

■可集中監控用戶在網絡中所有的智能EPS電源并將EPS相關信息（正常/應急工作狀態、輸出電壓、充電故障輸出、控制器故障參數）保存至管理數據庫中，可實現無人值守；

■實時后臺（以SERVICE-SYSTEM服務方式運行）偵聽智能EPS電源故障告警，并以醒目圖象聲音，手機短信，E-mail等方式向有關 人員報警信息并保存在事件記錄數據庫中以備管理人員查詢；

■可監控每一臺EPS電源的工作情況，實時動態信息詳細有關資料和歷史事件記錄，并方便直接將其進行遠程控制；

■通訊接口：RS-232支持的網絡協議TCP/IP、IPX/SPX,可與安全自動監控系統相聯合；

■軟件環境：中文界面，支持Windows98、Windows Me，Windows NT，Windows2000，WindowsXP，Windows2003。

十七、EPS（快速切換型）應急電源日常維護：

■開機第一次使用，應給電池組放電保護后連續充電48小時；

■保持整機內外干燥、清潔、無灰塵、異物，在關機后用軟布擦拭，嚴禁用有腐蝕性的清潔劑清洗機器；

■定期（按客戶制定設備保養周期）檢查接線端子是否松動，應保持接觸牢固；

■每個季度定期一次人為逆變放電（建議在使用期起2-3月/次）每次放電在30min即可；

■EPS的（手動/強制）啟動開關在非緊急情況下請勿啟動。即使定期設備檢查時需要驗證此功能是否正常，一般啟動10分鐘即可，切勿長時間放電：確保不能讓電池強制深度放電。

■檢查各輸出回路的帶載適是否有超過EPS應急電源的額定最大輸出功率，如果超載不大于輸出斷路器無跳幵沒有及時發現，可能造成停電時EPS應急電源逆變器逆變啟動不了；

■避免EPS應急電源超載，滿負荷工作，使然系統在滿載和超載120%的情況下能正常工作，但在滿載的情況下工作對蓄電池組和功率器件等重要部件的使用壽命有一定影響，因此，建議用戶盡量不要超載和長時間滿載運行，以免影響機器的使用壽命；
