一、壁掛直流屏概述：

1、WZ-GZDW-BG壁掛系統是萬正集多年開發經驗設計的高可靠性產品，有交流輸入配電部分、整流部分、直流輸出、監控部分等組成；

2、具有體積小、結構簡單、壁掛安裝、不占空間等特點，適合小型開關站、小型用戶變電站、智能大廈配電等場合；

3、系統由整流模塊、監控模塊、降壓模塊、配電單元和電池安裝板構成；

4、具有體積小、結構簡單、獨立構成系統等特點；

5、監控模塊采用LCD漢字菜單顯示，系統監控和電池智能化管理功能完善，具有與自動化系統連接的四遙接口，提供RS232和RS485兩種通訊選擇，提供RTU、CDT、MODBUS三種通訊規約選擇；

6、該系統為斷路器分、合閘及二次回路中的儀器、儀表、繼電保護和事故照明提供直流電流。

二、壁掛直流屏型號及含義：

三、壁掛直流屏功能特點：

1、適合構成38AH/220V、65AH/110V、100AH/48V以下小系統；

2、采用模塊式結構，系統由交流配電、直流饋電、整流模塊、降壓單元、監控單元、及閃光裝置等組成，具有體積小、結構簡單、壁掛安裝、不占空間等特點；

3、可安裝3個3.0A/220V、5A/110V、10A/48V自然冷模塊；

4、降壓單元具有自動硅鏈降壓功能，最大電流4A,沖擊電流30A/0.5S；

5、監控器采用LCD顯示，漢字菜單，按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；

6、監控單元具有對電池自動管理的功能；提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接；

7、監控器可實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測；模塊故障、母線電壓越限、主路交流失電、母線絕緣故障實時報警；

注：可根據用戶需要添加信號箱實現事故信號或預告信號報替功能。可選用二路交流入（其中一路可選擇PT100VAC供電），PT供電自動限制輸出功率。

四、壁掛直流屏系統技術指標：

■交流輸入電壓：220V±20%；

■ PT供電電壓：100V±10%；

■電網頻率：50Hz ± 10%；

■功率因數：≥0.85；

■輸出電壓范圍：40V-60V連續可調（對于48V系統）、90V-140V連續可調（對于110V系統）、180V-280V連續可調（對于220V系統)；

■輸出限流：10%-110%le{單模塊）；

■穩壓精度：≤±0.5%；

■穩流精度：≤±0.5%；

■紋波系數：≤±0.1%；

■均流度：≤5%；

■效率：≥90%；

■輸出過壓保護：280V±2V（220V），140V±2V（110V）、60V±2V（48V）；

■絕緣電阻：≥10MΩ；

■絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC,時間1min無飛弧、無閃絡；

■工作環境相對濕度：≤90%；

■工作環境溫度：-5℃～45℃；

■可聞噪音：≤45dB；

■外形尺寸：700（高）x600（寬）x265（深）；

五、壁掛直流屏系統工作原理：

1、兩路市電經過自動切換輸入一路交流，給整流模塊供電；

2、整流模塊將輸入的交流AC轉換為直流DC.給蓓電池充電，同時給合閘母線（合母）負載供電；

3、另外合閘母線通過降壓模塊后給控制母線（控母）負載供電；

4、系統中運行的各種功能模塊受主監控和后臺監控及遠程監控的控制，監控可實時顯示運行信息、查詢信息及操控系統。

六、壁掛直流屏系統配置：

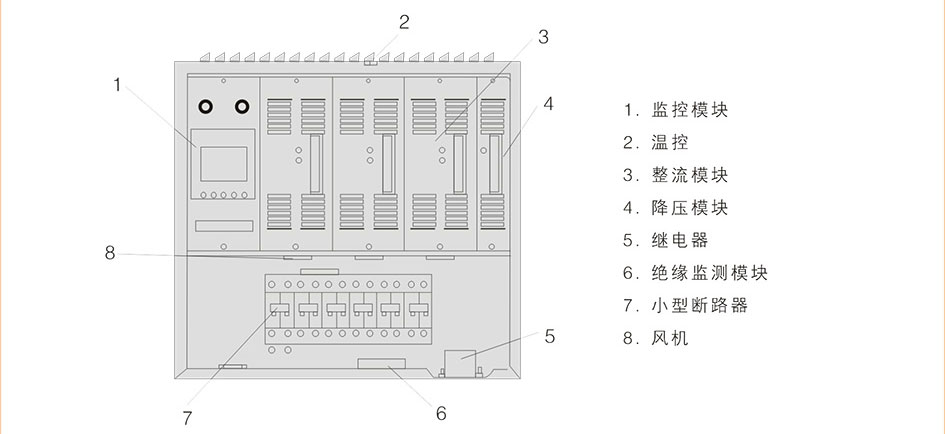

系統由WZD100T監控模塊、WZD22005-5整流模塊、WZD021T降壓模塊和蓄電池構成。

標配：2路市電輸入、1路蓄電池輸入、3路合閘回路輸出、3路控制回路輸出。

七、壁掛直流屏外形尺寸：

1、電源系統箱門采用下開式結構，安裝人員應依工程設計圖，在確保維護和行人有足夠空間的前提下安裝；

2、確定安裝位罝后按照下圖準確掛件安裝孔位；

3、安裝孔：掛件上下固定孔徑為φ8mm，采用的膨脹螺桿規格為φ8*80mm，鉆頭應選用φ8，鉆孔深應達到60mm。孔位要與墻垂直且防止偏心。
