模塊化技朮的特點

1、與柜型無關；可與國內外各種柜型輕松配套。

2、組合拼裝；使用模塊如同搭積木，可按照需要組合出各種容量和級數。

3、接口簡單；一個模塊自成相對獨立的系統，對外提供三個接口-電源接口和控制接口-運行指示接口。模塊內部按標準化設計并組裝完畢檢驗合格。對帶失諧電抗的無功補償裝置更是省卻了復雜的計算和設計。

4、結構緊湊；單柜容量較傳統的固定式安裝增加至少一倍。

5、擴展自如；隨著企業生產的發展，用電負荷的擴增，無功補償容量不足時可以隨時增加模塊進行擴容。

6、檢修方便；維修保養，升級改造便捷安全。

模塊種類與適用場合

按照外形結構，無功補償模塊可分為兩大類、共四種模塊。

抽屜式模塊

ZRTXMKD1-ZRTXMKJ1型抽屜式模塊；適用于大容量的集中補償。

模塊寬650mm，適用于800mm寬的柜型；模塊高220/250//280/320mm，上下層模塊的間距為20mm，模塊之間通過母線連接夾進行連接。

ZRTXMKD2-ZRTXMKJ2型抽屜式模塊；適用于大容量的集中補償。

模塊寬950mm，適用于1000mm寬的柜型；模塊高220/250//280/320mm，上下層模塊的間距為20mm，模塊之間通過母線連接夾進行連接。

利用模塊搭建成套柜的方法

模塊上已安裝有所需容量的電容器、電抗器、接觸器、可控硅動補開關、控制端子排、垂直母線、母線架、母線式熔斷器式隔離開關。整塊板自成系統，通過進線口、控制器接口和電流互感器接口與周圍系統連接。

利用模塊搭建成套柜需要的材料：

1、電容器投切模塊與控制器

2、柜殼

3、總進線斷路器開關

4、風扇與控制端子排

5、側橫梁

6、（可選）電流互感器、電流表、避雷器

使用場合

質保期：24個月

全自動無功功率補償，可直接安裝使用。

用于無諧波或低諧波污染三相電網中無功功率的集中補償。

使用場合諧波污染上限：抗3次諧波選用12-14% 抗5次以上選用7%。

技術標準：EN60439-1、EN60831-1、IEC439-1

額定電壓：230～690V、50/60Hz（每天8小時以內max+10%）

安裝條件：室內安裝，海拔高度不超過2000米；如需戶外安裝，歡迎垂詢。

防護等級：IP20或IP00；如需IP54，歡迎垂詢。

溫度等級：-20/B（24小時最高平均溫度+35）。

組裝元件：高負荷、充氣式、低損耗、自愈式電容器，帶過電壓保護裝置。垂直母線系統帶低壓熔斷保護。特制超強接觸器，帶扼制合閘涌流裝置。可控硅動態快速響應。ZRKWNLC1200智能控制器。

單柜成套組件，IP00, 不含柜體

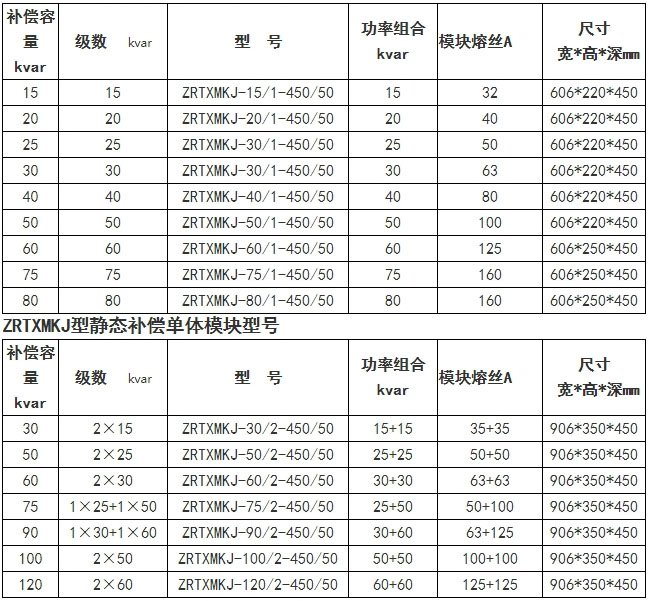

ZRTXMKJ型靜態補償單體模塊型號
